وزنه آسانسور

وزنه تعادل همچنانکه از نامش پیداست تعادل کابین آسانسور را حفظ میکند و قطعه ای مهم از قطعات مکانیکی آسانسور است و در پشت یا بغل کابین آسانسور قرار می گیرد. وزنه تعادل در واقع یک قاب فلزی بسیار محکم و تعدادی وزنه است که در داخل این قاب قرار دارد.

وزنه تعادل آسانسور چیست؟

همانطور که در مطالب بالا اشاره کردیم وزنه تعادل قطعه ای است که وظیفه حفظ تعادل کابین و مسافر یا بار را در مسیر رفت و برگشت آسانسور بر عهده دارد. وزنه تعادل با فشاری که به سیم بکسل و فلکه کششی وارد میکند باعث ایجاد اصطکاک مورد نیاز بین فلکه و سیم بکسل میشود. در این حالت سیم بکسل ها به راحتی روی شیارهای فلکه کششی لغزیده و حرکت میکند.

وزنه تعادل از یک قاب فلزی و تعدادی وزنه آسانسور تشکیل شده که در طول مسیر آسانسور جا به جا میشود. جابه جایی وزنه تعادل نیز توسط سیم بکسل هایی انجام می گیرد که یک طرف آن به کابین آسانسور متصل است. به عبارتی میتوان گفت که وقتی کابین توسط فلکه کششی و سیم بکسل ها به بالا کشیده میشود، وزنه تعادل در خلاف جهت کابین به پایین حرکت میکند و همچنین به هنگام پایین آمدن کابین، این وزنه در جهت بالا حرکت میکند.

وزنه تعادل با خنثی کردن وزن کابین و بار یا مسافر داخل آن به حرکت آسان کابین کمک میکند و در این صورت به موتور، فلکه کششی و سیم بکسل ها فشار زیادی وارد نمیشود. نحوه قرار گرفتن وزنه داخل کادر وزنه باید به نحوی باشد که در اثر توقف ناگهانی و سقوط آسانسور وزنه ها در جای خود محکم مانده و به اطراف پرتاب نشود.

چرا نقش وزنه تعادل در آسانسور مهم است؟

تصور کنید که میخواهید یک کابین با بار یا مسافر داخل آن را بلند کنید، بدون وزنه تعادل، باید کل کابین و مسافر داخل آن را باید بلند کنید اما با استفاده از وزنه تعادل آسانسور، موتور گیربکس فقط باید تفاوت وزن کابین با وزنه را بلند کند. ورنه تعادل باعث میشود تا مصرق انرژی کاهش یابد و طول عمر موتور آسانسور و فلکه کششی افزایش یابد.

انواع وزنه تعادل آسانسور

وزنه آسانسور بر اساس جنس، وزن و ابعاد آن انواع مختلفی به شرح زیر دارد:

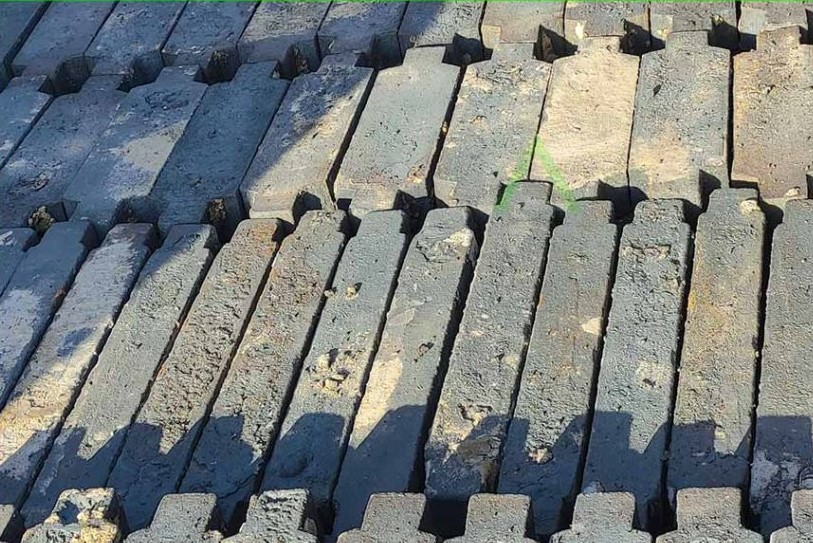

• وزنه چدنی آسانسور

وزنه چدنی در ابعاد مختلفی تولید میشود و قیمت بالاتری نسبت به وزنه گالوانیزه دارد. وزنه چدنی در آسانسورهایی شیشه ای که در آن کادر وزنه در دید عموم قرار دارند، بیشتر استفاده میشود. علاوه بر این مورد در آسانسورهایی که فضایی چاهک کوچکی دارند و باید از وزنه باریک با وزن سنگین استفاده شود، مصرف وزنه چدنی بیشتر است که در این حالت معمولا برای بالانس کردن کادر وزنه با کابین آسانسور مقداری وزنه گالوانیزه و مقداری دیگر وزنه چدنی استفاده میشود. وزنه چدنی را میتوان از نظر طول و عرض و ارتفاع در ابعاد مختلفی ریخته گری کرد.

• وزنه گالوانیزه آسانسور

وزنه گالوانیزه ترکیبی از بتن و ورق گالوانیزه مقاوم است که دقیقا شبیه وزنه های بتونی است که قبلا تولید میشد. وزنه گالوانیزه دقیقا در سایز وزنه های آسانسور تولید شده و داخل آن با بتن پر میشود. این مدل وزنه قیمت پایینتری نسبت به وزنه چدنی دارد و در انواع آسانسورها میتوان استفاده کرد و جایگزین مناسبی برای وزنه های بتونی است و در انواع سایزهای 57 تا 117 تولید میشود.

•  وزنه بتونی آسانسور

تا چند سال پیش وزنه های آسانسور به صورت روکش پلاستیکی بودند که داخل آن بتون پر میشد اما طبق استانداردهای جدید دیگر نمیتوان از وزنه پلاستیکی استفاده کرد.

• وزنه سربی آسانسور

نوع دیگر از وزنه های آسانسور وزنه سربی است که چگالی آن نسبت به سایر وزنه ها خیلی بیشتر است. این نوع وزنه بسیار گران است و چندین برابر وزنه چدنی قیمت دارد و در آسانسورهایی خاص از آن استفاده میشود.

وظیفه اصلی وزنه تعادل چیست؟

وزنه تعادل، در سیستم آسانسور نقش حیاتی دارد. مهمترین وظیفه وزنه تعادل، جبران وزن کابین و فشار متغیر ناشی از تعداد مسافر یا بار است. این وزنه به کمک کابل های فولادی محکم به کابین متصل میشود و با حرکت در چاه آسانسور، تعادل سیستم را در تمامی وضعیت ها حفظ میکند. وجود وزنه تعادل آسانسور باعث کاهش مصرف انرژی موتور، کاهش فرسایس کابل ها و قطعات مکانیکی و افزایش ایمنی آسانسور میشود.

نحوه محاسبه مقدار وزنه آسانسور

حرکت وزنه تعادل با حرکت کابین آسانسور در خلاف همدیگر است یعنی هنگامی که وزنه تعادل به سمت بالا میرود کابین پایین می آید و برعکس. در محاسبه مقداد وزنه تعادل آسانسور باید دقت داشت که وزن از عدد محاسبه شده بیشتر نباشد.

تعداد وزنه های مورد نیاز کادر وزنه به وزن کابین آسانسور و ظرفیت بار داخل کابین بستگی دارد.

مثلا در آسانسور 6 نفره، وزن خود کابین آسانسور + 225 کیلو میشود مفدار وزنه تعادل آسانسور. اگر کابین 500 کیلوگرم وزن داشته باشد و طبق استاندارد هر نفر 75 کیلو در نظر گرفته میشود، عدد 500 + 225 کیلو، مقدار وزنه 725 کیلو به دست می آید.

مزایای بالانس کردن وزنه تعادل و کابین آسانسور

اگر وزنه آسانسور به درستی انتخاب و نکات استاندارد رعایت شده باشد، آسانسور در حالت بالانس، مزایای زیادی دارد که به شرح زیر است:

• کادر وزنه آسانسور نیروی کمی بر سیم بکسل وارد میکند و امنیت آسانسور افزایش می یابد.

• وزنه با متعادل سازی کادر وزنه؛ کارکرد موتور آسانسور را برای پایین و بالابردن کابین آسانسور آسانتر میکند.

• میزان مصرف انرژی توسط موتور آسانسور به طور قابل توجهی کاهش می بابد.

• در صورتی که کابین و وزنه تعادل بالانس باشد، حرکت کابین سریعتر میشود.

• در صورت بالانس بودن کابین و وزنه تعادل کنترل آسانسور راحت تر انجام میشود.

اجزاء تشکیل دهنده کادر وزنه تعادل:

وزنه تعادل برای متعادل ساختن وزن کابین آسانسور و درصدی از وزن بار یا مسافر در آسانسورهای کششی و زنجیری استفاده میشود. وزنه تعادل آسانسور از تعدادی وزنه آسانسور در نوع چدنی و یا گالوانیزه تشکیل شده است که روی یک قاب فلزی مستحکم نصب میشود. کادر وزنه تعادل عموما دارای کفشک آسانسور هستند که هدایت گر هستند تا وزنه به راحتی در چاه آسانسور حرکت کند.

قیمت وزنه تعادل

قیمت وزنه تعادل آسانسور به عوامل متعددی مثل جنس وزنه و مقدار وزنه تعادل بستگی دارد. قیمت وزنه آسانسور را هر روز می توانید در سایت فروشگاه منصوری مشاهده کنید و بعد از سفارش وزنه، سریعا خدمت مشتری محترم ارسال میشود.
