ریل آسانسور چیست؟

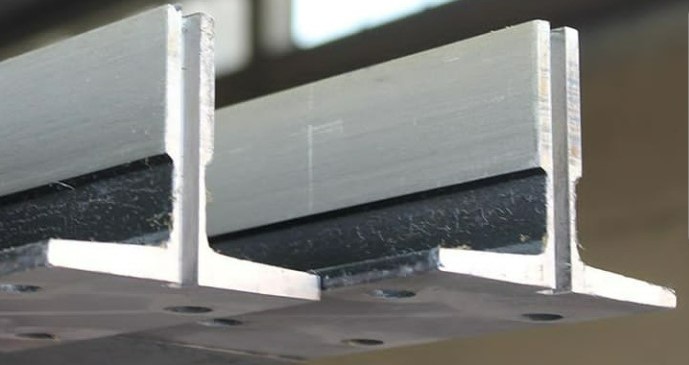

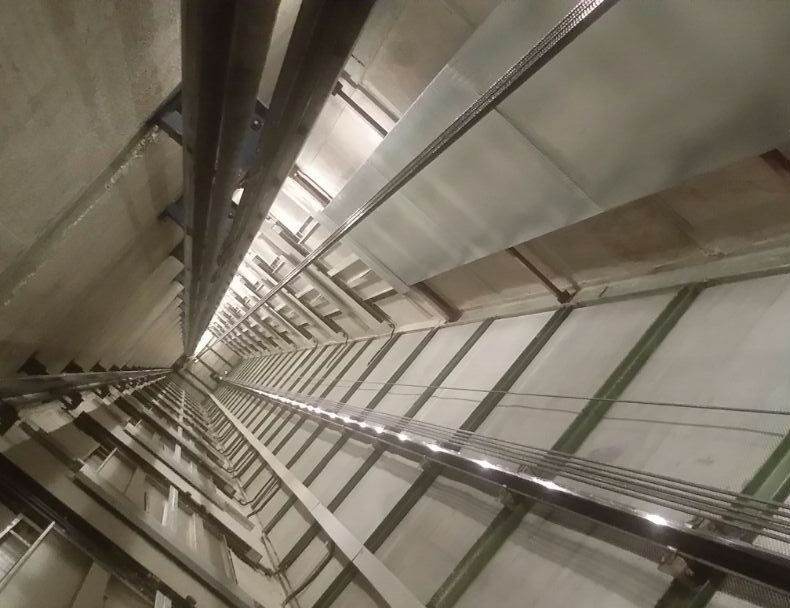

ریل آسانسور یکی از اجزای اساسی در آسانسور محسوب میشود که وظیفه هدایت حرکت کابین را بر عهده دارد. ریل آسانسور در دو طرف چاه آسانسور و به صورت عمودی نصب شده و در واقع ستون آسانسور است. این قطعه به عنوان مسیری جهت حرکت عمودی کابین، نقش حیاتی در تضمین ایمنی آن ایفا میکند. ریل آسانسور به دیواره چاه آسانسور متصل شده و مسیری مستقیم و بدون انحراف را برای حرکت کابین فراهم میکند. این ویژگی باعث آن میشود که کابین به صورت روان و بدون لغزش حرکت کند.
جنس ریل آسانسور از فولاد سخت هست و با سطح مقطعی به شکل T انگلیسی، در شاخه های 5 متری و در سایزهای متنوع T5-T9-T16-T127 سانتیمتری توسط کمپانیهای مختلفی تولید میشود.
وظیفه اصلی ریل آسانسور هدایت و حفظ ایمنی کابین آسانسور و کادر وزنه است و اصطلاحا به آن ریل راهنمای آسانسور نیز گفته میشود. ریل راهنمای آسانسور در برندهای مختلفی در فروشگاه منصوری وجود دارد که از معروفترین آنها میتوان به ریل MF چین، ریل چیلیک ترک، ریل ساورا چین و اسپانیا، ریل مارازی و ریل مونته فرو ایتالیا اشاره کرد که انواع ریل آسانسور نورد سرد و ماشین کاری شده توسط این کمپانی ها تولید میشود.
آسانسور از قطعات مختلفی مانند ریل، درب، کابین، موتور و تابلو فرمان تشکیل شده است. این 5 قطعه تقریبا 80 درصد قیمت یک آسانسور را تشکیل میدهند. اولین مرحله در نصب آسانسور بعد از شاسی کشی، نصب ریل و درب آسانسور است.
در ادامه اطلاعات بیشتری در مورد انواع ریل آسانسور، نحوه انتخاب و خرید ریل، انواع سایز ریل، قیمت ریل و محاسبه تعداد ریل و متعلقات آن ارائه میشود. با ما همراه باشید.
انواع سایز ریل آسانسور
ریل آسانسور در سایزهای مختلفی طراحی و تولید میشود و در انواع آسانسورهای کششی و هیدرولیک و با توجه به ارتفاع ساختمان و سرعت و ظرفیت کابین آسانسور از آنها استفاده میشود. انتخاب ریل آسانسور مناسب باعث کارایی صحیح و افزایش عمر، ایمنی و کیفیت کل آسانسور شده و باعث میشود تا در زمان استفاده از آسانسور، هیچ تکان و لرزشی را احساس نکرده و کابین به صورت نرم و روان حرکت کند.
انواع سایز ریل آسانسور به شرح زیر است:
ریل آسانسور T5
از ریل آسانسور T5 در آسانسورهایی با کابین 8 نفره و تا 8 توقف به عنوان ریل ورنه استفاده میشود. ریل T5 به عنوان ریل کابین را در بالابرها و آسانسورهای با کابین ظرفیت کم میتوان استفاده کرد. مشخصات ریل T5 به شرح زیر است:
ارتفاع چاه آسانسور برای ریل T5 حداکثر 15 متر است.
ریل T5 برای آسانسورهایی با سرعت 1 متر بر ثانیه مناسب است.
ظرفیت کابین آسانسور حداکثر 4 نفر باشد.
ریل آسانسور T9
ریل آسانسور T9 برای آسانسورهایی با ظرفیت متوسط استفاده میشود. مشخصات کلی ریل T9 به شرح زیر است:
ارتفاع چاه آسانسور حداکثر 30 متر یا 7 توقف باشد.
ریل T9 برای آسانسوری با سرعت 1.2 متر بر ثانیه مناسب است.
ریل T9 برای کابین آسانسور حداکثر 7 نفره مناسب است.
ریل آسانسور T16
ریل T16 برای ساختمان های با تعداد نفرات بیشتر و مرتفع استفاده شده و مشخصات فنی آن به شرح زیر است:
ارتفاع چاه آسانسور بین 30 تا 50 متر باشد.
ریل T16 برای آسانسورهای با سرعت 1.6 متر بر ثانیه مناسب است.
ریل T16 برای آسانسورهای با ظرفیت کابین 12 نفر مناسب است.
ریل آسانسور T127
ریل آسانسور T127 برای پروژه های با ارتفاع و نفرات بسیار زیاد مانند برج ها استفاده میشود. مشخصات کلی ریل T127 به شرح زیر است.
ارتفاع آسانسور بیشتر از 50 متر باشد.
ریل آسانسور T127 برای آسانسوری با سرعت بیشتر از 2.5 متر بر ثانیه استفاده میشود.
ریل T127 برای آسانسورهایی با ظرفیت کابین بیشتر از 12 نفر مناسب است.
انواع برندهای ریل آسانسور
کمپانیهای مختلفی، ریل آسانسور تولید میکنند. بهترین برند و معروفترین تولید کننده هایی که در بازار آسانسور کشور فعالیت دارند به شرح زیر است:
ریل آسانسور مونته فرو ایتالیا
به نظر کارشناسان صنعت آسانسور ریل مونته فرو ایتالیا بهترین و با کیفیت ترین برند ریل آسانسور در سراسر جهان است بر روی این ریل نشان (ITALI MADE) حک شده و دارای شیار جانبی و آرم حک شده کارخانه مونته فرو ایتالیا است و با پشت بند فابریک در فروشگاه منصوری به فروش میرسد. ریل مونته فرو در سایزهای مختلف T5-T9-T16-T127 در آسانسورهای مرتفع و پرترافیک مورد استفاده قرار می گیرد. در سالهای اخیر به دلیل گرانی بیش از حد ریل مونته فرو ایتالیا، این ریل کمتر مورد استفاده قرار میگیرد.
ریل آسانسور ساورا اسپانیا
ریل ساورا ساخت کشور اسپانیا بوده و بسیار با کیفیت است و به علت قیمت بالای آن معمولا در آسانسورهای لوکس و
پروژه های مرتفع و با ترافیک بالا استفاده میشود. علامت مشخصه (S) بین دو سوراخ انتهای داخل ریل سمت نرگی بوده که برای تشخیص اصل بودن ریل نشان (MADI IN SPAIN) روی آن حک شده است.
ریل ساورا اسپانیا یکی از ریل های مطرح در سطح جهان محسوب میشود که از لجاظ کیفیت به عنوان ریل درجه یک و در زمره تولید کنندگان موفق ریل در سطح جهان محسوب میشود. شرکت ساورا اسپانیا ریل را در سایزهای متعددی تولید میکند و میتوان گفت از این نظر، هیچ برندی به پای کمپانی ساورا اسپانیا نمیرسد.
ریل آسانسور ساورا چین
ریل ساورا چین دارای علامت مشخصه (SAVERA CHINA) بین دو سوراخ انتهای داخل ریل بوده و به دلیل نیروی کار ارزان و هزینه های کمتر تولید تحت لیسانس ساورا اسپانیا در کشور چین تولید میشود. ریل آسانسور ساورا چین از نظر کیفیت رقیب ریل های اروپایی بوده و قیمتی پایینتر نسبت به آنها دارد ولی به نسبت دیگر ریل های چینی قیمتی بالاتر دارد.
ریل آسانسور مارازی ایتالیا
ریل مارازی ایتالیا یکی از بزرگترین تولید کنندگان ریل آسانسور در ایتالیا است. این برند رقیب اصلی برند مونته فرو است و در بازار آسانسور ایران بیشتر در سایزهای T4.5-T9-T16 به فروش میرسد.
ریل آسانسور MF چین
ریل آسانسور MF چین پرفروشترین ریل در بازار آسانسور ایران است که برای همه بسیار شناخته شده است. این ریل در تمامی سایزها در بین همه برندها پرفروشترین است. نماد MF حک شده روی ریل اختصار کلمه MONTEFERRO است. این ریل ساخت کارخانه مونته فرو چین است که به دلیل نیروی کار ارزان تحت لیسانس کمپانی مونته فرو ایتالیا در کشور چین تولید میشود.
وزن و کیفیت این ریل دقیقا مطابق وزن و کیفیت ریل مونته فرو ایتالیا است و قیمت بسیار مناسبی دارد. ریل MF چین اصلی و با اصالت را از بازرگانی منصوری بخواهید.
ریل آسانسور چیلیک ترک
کشور ترکیه در زمینه تولید ریل های آسانسور با معرفی برندهای مختلفی وارد بازار آسانسور شده است. ریل آسانسور چیلیک از ریل های مطرح در بازار آسانسور است. ریل چیلیک ترک T5-T9 مناسب برای آسانسورهای تا ظرفیت 8 نفره و ارتفاع حداکثر تا 10 توقف و سرعت نهایت تا 1.6 متر بر ثانیه طراحی شده است. ریل آسانسور چیلیک ترک اصلی با پشت بند فابریک را از فروشگاه منصوری تهیه کنید.
ریل آسانسور ایرانی
ریل آسانسور ایرانی فعلا تنها به صورت نورد سرد و در سایز T5-T9 تولید میشود. این ریل را می توان در پروژه های تا 7 توقف و کابین 6 نفره استفاده کرد. از برترین تولید کنندگان ریل آسانسور ایرانی T5-T9 میتوان شرکت روانکار را نام برد که به علت کیفیت بالای آن توسط افراد سودجو به عنوان ریل چین یا ترک به فروش میرسد.
روش های ساخت ریل راهنمای آسانسور
برای مشخص نمودن روش تولید ریل آسانسور از پسوندهای زیر استفاده میشود:
پسوند A/ تولید ریل به روش کشش سرد
ریل آسانسور سرد جهت استفاده در آسانسورهای معمولی تا سرعت 1.6 متر بر ثانیه و تعداد طبقات و ترافیک کم مورد استفاده قرار می گیرد. استفاده از ریل های نورد سرد در سرعت و ارتفاع بالا مناسب نیست چرا که دارای حرکت نرمی نبوده و تکان های زیادی دارند. ریل آسانسور T5 با روش کشش سرد تولید میشود.
پسوند B/ تولید ریل به روش ماشین کاری
به ریل های ماشین کاری در بین اهالی آسانسور، ریل گرم گفته میشود. از این ریل ها جهت استفاده در سرعت های بیشتر از 1.6 متر بر ثانیه و تعداد طبقات بالا استفاده میشود.این ریل ها سطح صاف و صیقلی و حرکت روان تری دارند. ریل های T16 با هر برند و ساخت هر کشوری با روش ماشین کاری تولید میشوند.
پسوند BE/ تولید ریل به روش ماشین کاری با سرعت بالا
به این ریل ها اصطلاحا دوبار ماشین کاری شده می گویند. از این مدل ریل در سرعت های بالاتر از 2.5 متر بر ثانیه و در برج ها و ساختمان هایی که طبقات خیلی زیاد دارند استفاده میشود.
نکته مهم در مورد روش های تولید ریل این است که نمی توان ریل های تولید شده با هریک از روش های تولید را نسبت به یکدیگر برتر دانست بلکه کاربرد هر یک از این ریل ها با همدیگر تفاوت دارد.
بحث نورد سرد و گرم فقط در رابطه با ریلT9 (T70) مطرح میباشد و ریل های کوچکتر از ریل T9 همگی نورد سرد و ریل های بزرگتر از ریل T9 همگی ماشین کاری شده یا ریل گرم هستند.
تفاوت ریل آسانسور نورد سرد و ماشین کاری
ریل های آسانسور تولید شده با روش کشش سرد و ماشین کاری تفاوت هایی با هم دارند، بارزترین تفاوت این دو روش به شرح زیر است:
تیفه ریل: در روش ماشین کاری روی تیغه ریل، رده های ماشین کاری به عمق حدودا 2 میلیمتر در سرتاسر تیغه ریل وجود دارد، اما در ریل نورد سرد تیغه ریل بدون ماشین کاری بوده و یکنواخت است و روی ریل برجستگی های ریزی وجود دارد که عمق کمتری دارند.
سختی ریل: سختی تیغه ریلهای ماشین کاری شده حدودا 130 برینل است در حالیکه سختی تیفه ریل های نورد سرد در حدود 200 برینل می باشد. از لحاظ کارایی و عملکرد هیچ تفاوتی با هم ندارند فقط پس از پاراشوت کردن آسانسور، ریل ماشین کاری شده ممکن است بیشتر آسیب ببیند.
عمر مفید: با توجه به اینکه ریل های نورد سرد، سختی بیشتری نسبت به ریل های ماشین کاری شده دارند، عمر بیشتری نیز دارند و قیمتشان نیز گرانتر است.
مشخصات فنی ریل راهنمای آسانسور

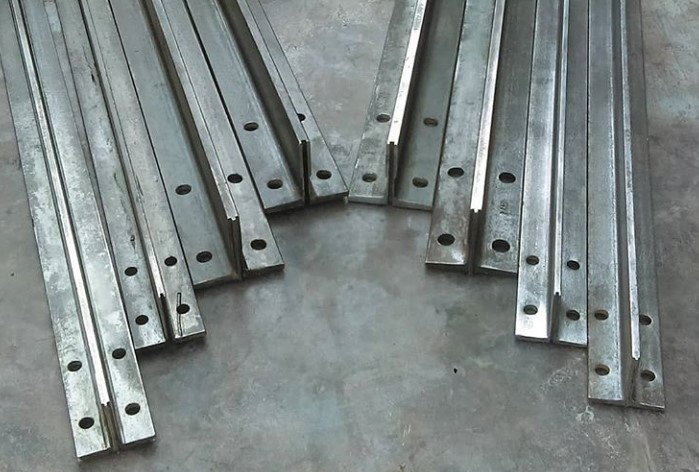

ریل های آسانسور معمولا در شاخه های 5 متری در صنعت آسانسور استفاده میشود. مشخصات فنی انواع ریل آسانسور مانند سایز ریل، نوع ساخت ریل، پهنای پشت ریل، ارتفاع و ضخامت تیغه و وزن ریل را در جدول زیر مشاهده می کنید. برای خرید ریل آسانسور باید از مشخصات ریل مطلع بوده و بعد اقدام به خرید نمایید.
ردیف | نام ریل | نام بازاری | نوع نورد | پهنای پشت ریل (mm) | ارتفاع تیغه (mm) | ضخامت تیغه (mm) | وزن مخصوص ریل (kg/m) | وزن هر شاخه (kg) | |
|---|---|---|---|---|---|---|---|---|---|
1 | T45/A | T4.5 | سرد | 45 | 45 | 5 | 3.34 | 16.7 | |
2 | T50/A | T5 | سرد | 50 | 50 | 5 | 3.73 | 18.6 | |
3 | T70/A | T9 سرد | سرد | 70 | 65 | 9 | 7.47 | 37.3 | |
4 | T70/B | T9 گرم | گرم | 70 | 65 | 9 | 7.47 | 37.3 | |
5 | T89/B | T16 | گرم | 89 | 62 | 15.88 | 12.3 | 61.5 | |
6 | T90/B | T16 | گرم | 90 | 75 | 16 | 13.5 | 67.5 | |
7 | T127/B | T127 | گرم | 127 | 89 | 15.88 | 17.77 | 88.85 |
بازرگانی منصوری مرکز فروش انواع قطعات آسانسور و ریل در برندهای معتبر مانند ریل مونته فرو ایتالیا، ریل ساورا اسپانیا و چین، ریل چیلیک ترک و ریل آسانسور MF چین در سایزهای T5-T9-T16-T127 است و انواع ریل آسانسور را با قیمت مناسب به سراسر کشور عرضه می نماید.
وظیفه ریل در آسانسور چیست؟
وظیفه اصلی ریل در آسانسور این است تا کابین و کادر وزنه را در مسیر اصلی حرکت خود هدایت کند. وظایف ریل را میتوان در موارد زیر خلاصه کرد:
هدایت کابین آسانسور و وزنه تعادل در مسیر عمودی
به حداقل رساندن حرکت افقی کابین
مقاومت در برابر نواسانات کابین ناشی از نیروهای خارج از مرکز
امکان توقف کابین در هنگام فعال شدن پاراشوت
یکی از کاربردهای اصلی ریل آسانسور در زمان سقوط کابین میباشد. کابین در حال سقوط، توسط پاراشوت آسانسور متوقف میشود. در این موقع است که اهمیت ریل و کیفیت و استحکام ریل آسانسور به وضوح دیده میشود. نکته مهم این است که کابین آسانسور منحرف نشده و ریل مانع از خروج کابین از مسیر عمودی میشود.
نکاتی در مورد نصب ریل در آسانسور
قبل از نصب ریل آسانسور، ابتدا باید چاه آسانسور را شاقول کرده و اندازه های آن را مطابق با نقشه های طراحی شده تعیین و مشخص شود. در ابتدا و انتهای هر ریل 4 سوراخ جهت اتصال به یکدیگر وجود دارد. هر ریل توسط 1 عدد پشت بند و 8 عدد پیچ و مهره به یکدیگر متصل شده و جهت متصل کردن ریل به آهن کشی، از براکت آسانسور استفاده میشود. در نهایت برای اتصال براکت ها به ریل، از لقمه آسانسور و پیچ و مهره استفاده میشود. جنس براکت و لقمه از آلیاژ فولاد و چدن است و باید از استحکام و مقاومت بالایی برخوردار باشد.
ریل های آسانسور باید به گونه ای نصب شود که تیغه اصلی دو ریل کاملا روبروی هم بوده و زاویه بین آنها 180 درجه باشد. ریل ها در محل اتصال به یکدیگر باید در یک راستا قرار داشته و در محل بند ریل ها جلو یا عقب نباشند در غیر این صورت در زمان حرکت کابین، در محل بند ریل ها تکان و ضربه ای احساس میشود. این موضوع با سرعت آسانسور نسبت مستقیم دارد. بدین معنی که هر چه سرعت آسانسور بیشتر یاشد باید دقت در نصب ریل آسانسور بیشتر شود.
در دو سر ریل ها یک زبانه و یک شیار (نری و مادگی) وجود دارد که در زمان نصب به هم متصل می شوند. در محل اتصال دو ریل به یکدیگر باید قسمت نر و مادگی ریل ها به صورت کامل به یکدیگر اتصال داشته باشند در غیر این صورت باعث خرابی کفشک آسانسور و خوردگی لنت کفشک می شود.
نحوه انتخاب ریل راهنمای آسانسور
زمان خرید ریل آسانسور باید موارد زیر را در نظر گرفت:
ظرفیت کابین آسانسور
ارتفاع چاه آسانسور
سرعت آسانسور
نوع کاربری ساختمان
علاوه بر موارد بالا مقاومت ریل و استحکام آن باید مورد توجه قرار گیرد، زیرا در صورت وارد شدن نیرو، ریل آسانسور باید از کمترین میزان پیچش و کمانش برخوردار باشد و تمام این موارد باید با هم مورد توجه قرار گیرد.
خرید و قیمت ریل آسانسور
قیمت اکثر محصولات وارداتی آسانسور مانند ریل، موتور، سیم بکسل، تابلو و درب و متاسفانه حتی محصولات ایرانی نیز وابسته به نرخ ارز است. این وابستگی قیمت محصولات به ارز نشان از بی ثباتی قیمت ها در بازار دارد. زیرا نرخ ارز دائم در حال تغییر است و باید قیمت هر جفت ریل آسانسور را به صورت روزانه استعلام بگیرید.
برای خرید ریل آسانسور و دریافت پیش فاکتور صفر تا 100 قطعات آسانسور با شماره های تماس 02165020560-02165020747-02166803238 تماس گرفته و پیام های خود را در پیام رسان های واتساپ و روبیکا به شماره همراه 09128599265 ارسال نمایید.
متعلقات ریل در آسانسور
از آنجا که ریل، ستون فقرات آسانسور محسوب میشود و وزن کابین و مسافران بر روی آن قرار می گیرد در نصب ریل آسانسور باید دقت زیادی کرد. چنانچه در بالا توضیح داده شد برای نصب ریل لوازمی مورد نیاز است تا در چاه آسانسور نصب شود.
متعلقات ریل آسانسور شامل براکت، پیچ و مهره، لقمه و پشت بند میباشد.
براکت آسانسور

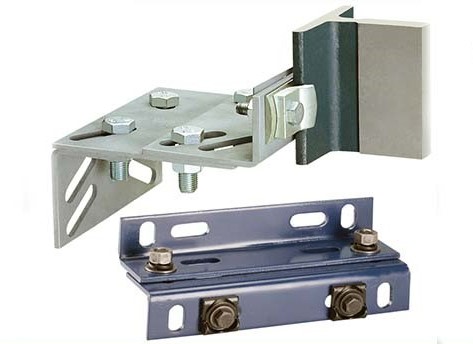

براکت قطعه فلزی است که وظیفه آن اتصال ریل به سازه آسانسور است. بسته به نوع ریل، از براکت مخصوص آن باید استفاده کرد. براکت آسانسور در انواع مختلف T5-T9-T16 و براکت سه خم در فروشگاه منصوری موجود است.
لقمه آسانسور
لقمه آسانسور قطعات فلزی از جنس چدن یا فولاد هستند که برای اتصال ریل به براکت به کار گرفته میشوند. سایز لقمه به سایز ریل بستگی دارد.
پیچ و مهره ریل آسانسور
پیچ و مهره ها برای اتصال پشت بند، براکت و لقمه به ریل و آهن کشی آسانسور به کار گرفته میشوند.
پشت بند ریل آسانسور
پشت بند صفحه ای صاف با 8 سوراخ است که دو ریل را به هم متصل کرده و همراه با ریل آسانسور به فروش میرسد.
محاسبه ریل و متعلقات آسانسور
اولین مرحله نصب آسانسور، نصب ریل و درب است که بسته به تعداد طبقات و ارتفاع ساختمان، تعداد مشخصی ریل و درب مورد استفاده قرار می گیرد.
شما می توانید مطابق جدول زیر تعداد ریل و متعلقات ریل را محاسبه کرده و اقدام به خرید نمایید.
ردیف | تعداد طبقات | تعداد ریل (جفت) | تعداد براکت (جفت) | تعداد لقمه (جفت) | پیچ و مهره 8 | پیچ و مهره 10 | پیچ و مهره 12 | |
|---|---|---|---|---|---|---|---|---|
1 | 3 | 5 | 18 | 36 | 36 | 36 | 72 | |
2 | 4 | 6 | 20 | 40 | 40 | 40 | 80 | |
3 | 5 | 7 | 24 | 48 | 50 | 50 | 100 | |
4 | 6 | 9 | 28 | 56 | 60 | 60 | 120 | |
5 | 7 | 10 | 32 | 64 | 65 | 65 | 130 | |
6 | 8 | 12 | 36 | 72 | 75 | 75 | 150 | |
7 | 9 | 13 | 40 | 80 | 80 | 80 | 160 | |
8 | 10 | 14 | 44 | 88 | 90 | 90 | 180 |
نمایندگی فروش انواع ریل آسانسور
کمپانی های مختلفی در سراسر جهان در زمینه تولید ریل های آسانسور فعالیت میکنند که بعضی از آنها در بازار آسانسور ایران فعالیت می کنند. ریل های اروپایی مانند مونته فرو، ساورا و مارازی از کیفیت بسیار بالایی برخوردار هستند ولی قیمت بالاتری نیز دارند.
ریل های چینی معروفی مانند ریل MF، ریل موفیل و ریل ساورا در بازار آسانسور وجود دارند که تحت لیسانس کمپانی اصلی در کشور چین تولید میشوند. دلیل این کار نیروی کار ارزان و هزینه های پایین تولید در کشور چین است. کیفیت و مشخصات فنی این ریل ها مشابه ریل های اروپایی هستند ولی با قیمت پایینتر. ریل ساورا چین و ریل MF چین نمونه هایی از این ریل ها هستند که زیر نظر کارخانه اصلی اروپایی، در کشور چین تولید میشوند. کیفیت این ریل ها بسیار عالی بوده و از لحاظ قیمتی پایینتر از ریل های ساورا اسپانیا و ریل مونته فرو چین هستند و به همین دلیل سهم بیشتری در بازار دارند.
ریل های ترک مانند ریل چیلیک، ریل ترکعلی، ریل آیگون و ریل فالکون نمونه ای از ریلهای ساخت ترکیه هستند. در حال حاضر ریل چیلیک ترک در سایزهای T5-T9-T16 در فروشگاه منصوری موجود است.
بازرگانی منصوری نمایندگی فروش ریل آسانسور سوپر ساورا و ریل MF چین را داشته و این ریل ها را با قیمت مناسبتری روانه بازار میکند. آسانسور منصوری مرکز فروش انواع ریل راهنمای آسانسور در غرب تهران بوده و با پشتیبانی از معتبرترین تولید کننده های ریل آسانسور در دنیا توانسته نیاز بازار نسبت به ریل آسانسور مقاوم و باکیفیت را تامین و سهمی در فروش ریل در بازار را به خود اختصاص دهد.
